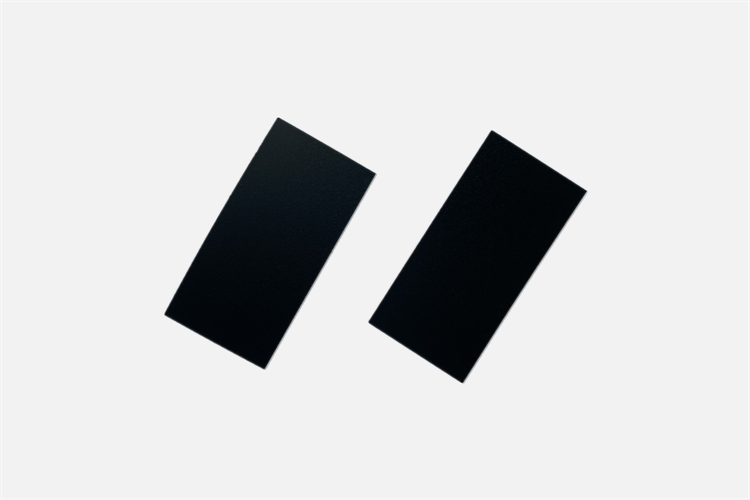

800℃黑色啞光耐磨陶瓷涂料

SIN-CHT-122

組成：

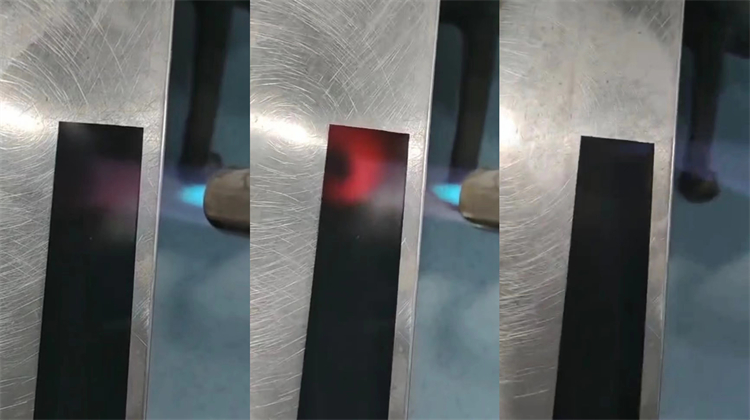

由有機(jī)硅氮烷、耐高溫納米黑色填料、分散助劑和有機(jī)溶劑等組成黑色陶瓷涂料，固化的復(fù)合陶瓷涂層表觀黑色啞光耐磨，可耐800℃明火和熱氣流沖刷。

主要特性：

1、具有良好的耐熱性，能長期耐500-800℃的高溫，抗熱震性優(yōu)越，瞬間耐溫可達(dá)1000℃；

 2、具有良好的附著力，有機(jī)硅與基材化學(xué)鍵結(jié)合，結(jié)合力大于 4MPa，與絕大多數(shù)底材有極為出色的附著力（玻璃，PC，PMMA，PET，鋁，鐵，鍍鋅鋼，不銹鋼，石材，涂層等）；

 3、涂層表面耐磨（1.5KG 力百潔布擦拭 10000 次不見底），鉛筆劃痕硬 度可達(dá) 7—9H；

 4、具有良好的耐候性，疏水角大于93°，高溫?zé)o異味不分解，固化物無毒。

用途：

解決一般涂層無法服役的300℃以上高溫黑色啞光涂裝，適用于大功率燈管的擋光片，硬質(zhì)金屬修飾，銅質(zhì)熱電偶防腐，熱交換器，發(fā)動機(jī)外殼，烘箱等。

使用方法：

1、打毛處理：涂覆SIN-CHT-122前對基材表面進(jìn)行打磨或噴砂，除掉附著在被處理物表面的銹、灰塵、污垢等。打毛處理對涂層效果有較大影響，最佳Sa2.5，最低St3級無氧化皮（GB/T 30790.4-2014），所以請充分注意。

2、清洗：用專用清洗劑或脫脂劑除掉殘存在打毛表面的油污、灰塵等。

3、基材干燥：涂覆SIN-CHT-122前，應(yīng)確?；谋砻娓稍餄崈簟?/p>

4、涂料混合：本產(chǎn)品單組分，使用前SIN-CHT-122應(yīng)充分?jǐn)嚢柚恋撞炕緹o沉淀物，300目過濾備用。

5、涂料涂覆：噴涂方式1.0mm口徑噴槍外觀及均勻性更佳。

6、固化：噴涂后表干10分鐘，170℃保溫固化20分鐘（涂層400℃以下使用），或者250℃保溫固化40分鐘（涂層400℃以上使用）。

用途：

SIN-CHT-122涂料性能及固化特性表（溫度：20-25℃；相對濕度：60）。

特別說明：本參數(shù)為室溫25℃，濕度60%實驗室條件取得，其他實驗操作條件以實際測試數(shù)據(jù)為準(zhǔn)。
