13962613699
KS-CMT-004
黑色耐高溫防粘涂料
應(yīng)用范圍
1、電暖器、鍋爐部件、管道、閥門、熱交換器、散熱器；
2、微晶玻璃、儀器設(shè)備、醫(yī)療器械、醫(yī)藥設(shè)備、生物基因設(shè)備；
3、高溫器件、高溫傳感器部件；
4、冶金設(shè)備表面、模具表面、鑄造設(shè)備表面；
5、電發(fā)熱體、罐體、箱體；

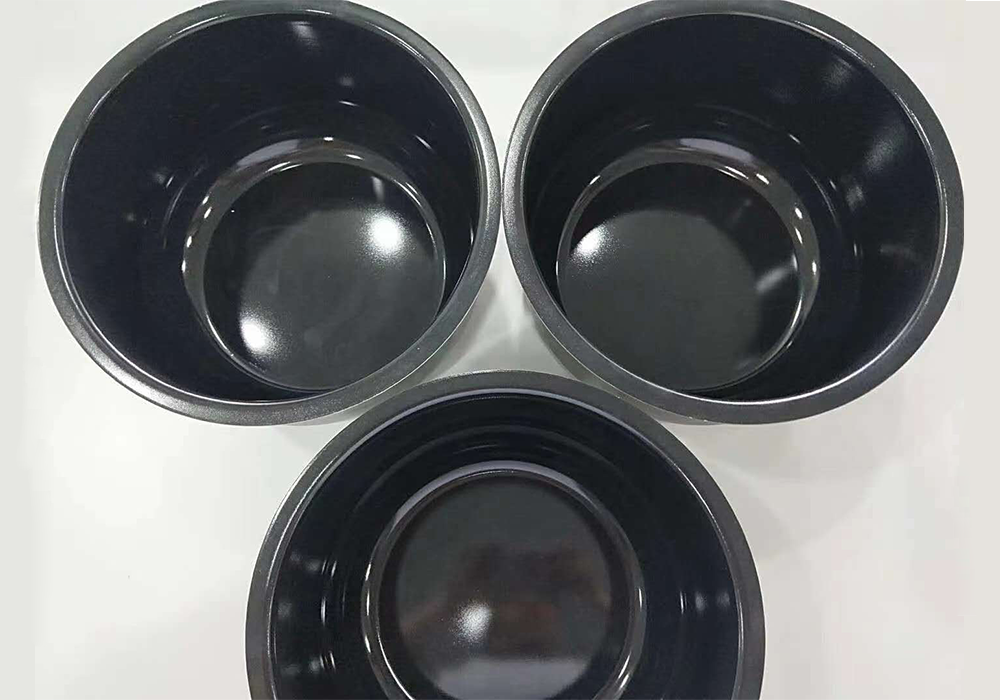

6、小家電、廚具（不粘鍋、電飯鍋）等；
7、化工、冶金高溫部件；
8、陶瓷件修復(fù)。
適用基材：
碳鋼、不銹鋼、鑄鐵、鋁合金、鈦合金、高溫合金鋼、微晶玻璃板、陶瓷、水泥等材質(zhì)均可。
備注：不同基材對應(yīng)的涂料配方也不同。在一定范圍內(nèi)，可根據(jù)基材不同使用工況調(diào)節(jié)匹配。
適用溫度：
最高耐受溫度 800℃，長期使用溫度 600℃以內(nèi)，耐火焰或高溫氣流直接沖刷。 根據(jù)不同底材的耐溫情況，涂層的耐溫有會有相應(yīng)的變化；耐冷熱沖擊抗熱震。
備注：不同基材對應(yīng)的產(chǎn)品會有所不同。
KS-CMT-004處理的主要特征如下
1、 該納米涂料為水性，安全環(huán)保，無毒害，經(jīng)過 FDA（食品級）檢測標準。
2、 納米復(fù)合陶瓷涂層，250℃烘烤 30 分鐘，實現(xiàn)致密光滑瓷化，節(jié)能美觀。
3、 涂層表面耐磨（1.5KG 力百潔布擦拭 10000 次不見底），鉛筆劃痕硬度可達 7—9H。
4、 涂層表面疏水疏油，具有優(yōu)異的不粘特性，抗污性能好，煎雞蛋、煮牛奶等均可不粘鍋。
5、 防腐性能好，耐鹽霧性好，耐酸堿（氫氟酸和濃鹽酸除外）。
6、 涂層在一定厚度（30 微米左右）耐高溫耐冷熱沖擊，抗熱震良好（耐冷熱交換，涂層 不開裂不剝落） 。
7、 納米無機涂層致密，電絕緣性能穩(wěn)定，絕緣電阻大于 2000MΩ 。
8、 導熱性能穩(wěn)定良好，涂層結(jié)合力大于 4MPa。
9、 涂層優(yōu)異的防水防污性能，疏水角 110 度左右。
使用藥劑
KS-CMT-004A（黑色）
KS-CMT-004B（固化劑）（無色）
KS-CMT-004(SOL)洗槍劑
標準處理工序
表面清洗 → 打毛 →清洗吹凈 → KS-CMT-004處理→ 固化
清 洗
在KS-CMT-004處理前一定要完全除掉附著在被處理物表面的銹、油脂類潤滑脂、灰塵、污垢等。清洗方法好與壞因為和處理加工相關(guān)，所以請充分注意。
打毛處理
表面清洗后的被處理物，在KS-CMT-004處理前要進行打毛處理，可采用噴砂工藝，噴砂需要達到Sa2.5級或以上。打毛后需要用有機溶劑清洗干凈，并吹干。
有關(guān)本處理可向本公司咨詢
KS-CMT-004
1、使用前A劑連容器在滾動機上密封滾動2小時至底部基本無沉淀物。
2、將A劑與B劑以2:1比例混合后密封滾動6小時左右。
3、藥劑使用400目濾網(wǎng)過濾備用。添加固化劑B劑的產(chǎn)品必須在24小時內(nèi)使用完，否則藥劑性能將失效。因此建議使用多少藥劑混合多少藥劑。
4、涂覆工具充分清潔干燥，不能有水，水會造成涂料失效。
5、涂覆方式：噴涂方式，小口徑噴槍外觀及均勻性更佳。
固化條件
1：可自然固化，放置24小時以上。（2小時表干，7天達到最佳固化狀態(tài)）
2：可1小時表干后，250度烘烤30分鐘
產(chǎn)品存儲：
避光密封保存，5℃—30℃環(huán)境中，納米涂料保質(zhì)期 6 個月。開蓋后建議 1 月內(nèi)用完， 效果更佳（納米顆粒表面能高，活性高，易團聚。在分散劑以及表面處理的作用下， 在一定時間內(nèi)納米顆粒保持穩(wěn)定）。
特別備注：
1、 涂層固化后，不可重涂。
2、如果外觀要求高，鐵件、碳鋼等容易生銹工件不適用本產(chǎn)品。
3、操作人員防護：跟普通涂料施工防護一樣，保持干燥通風。
